带你了解虹吸排水系统
一、虹吸排水系统原理
虹吸屋面雨水排放系统采用特殊设计的雨水斗，使雨水在很浅的天沟水深下，即可在管道中形成满流状态。利用建筑物的高度和落水具有的势能，在管道中造成局部真空，使雨水斗及水平管内的水流获得附加的压力而形成虹吸现象。利用虹吸作用，极大地加快水在排水管内的流速，快速排放屋面雨水。
二、虹吸排水系统演示

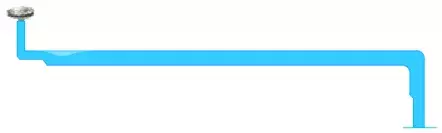

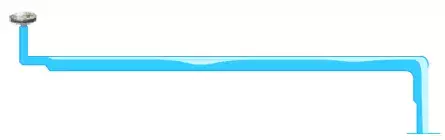

1. 降雨初期，雨量一般较小，悬吊管内是一有自由液面的波浪流

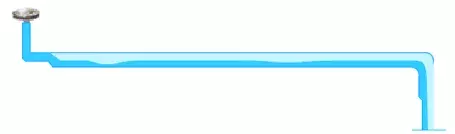

2. 随着降雨量的增加，管内逐渐呈现脉动流，拔拉流

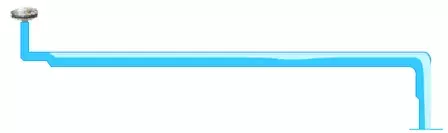

3. 降雨量再增大，系统出现间歇式虹吸现象,出现满管气泡流和满管汽水混合流,并逐步趋于稳定
4. 降雨量进一步增大，系统达到设计状态，出现水的单向流状态,稳定且全面的系统虹吸形成
三、虹吸排水系统组成

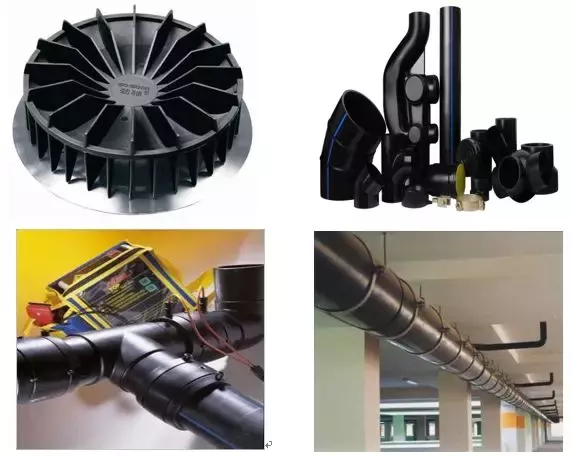

主要的组成部件包括雨水斗、HDPE管道、45度弯头、偏心异径短束节、Y型顺水三通以及一些辅料。
四、虹吸与重力排水的比较
传统重力式雨水排放系统网
其原理是利用屋面结构的坡度，使水自然流入屋面上的雨水斗，然后以汽水混合的状态依靠重力作用顺立管而下。
缺点：
①低效排水
②管径大，且需要1%-3%的坡度
③材料多，安装复杂
虹吸式雨水排网放系统
在将于初期，利用重力原理进行排水，当降雨量加大，屋面上的水位达到了一定高度时，雨水斗自动隔断空气，从而产生虹吸，系统也转变为高效的排水系统，抽吸雨水向下排放。
优点：
①高效排水
②管径小，无需坡度，美观且节省空间
③更少的材料，更少的地面开挖工作
一、系统的设备材料选用上：

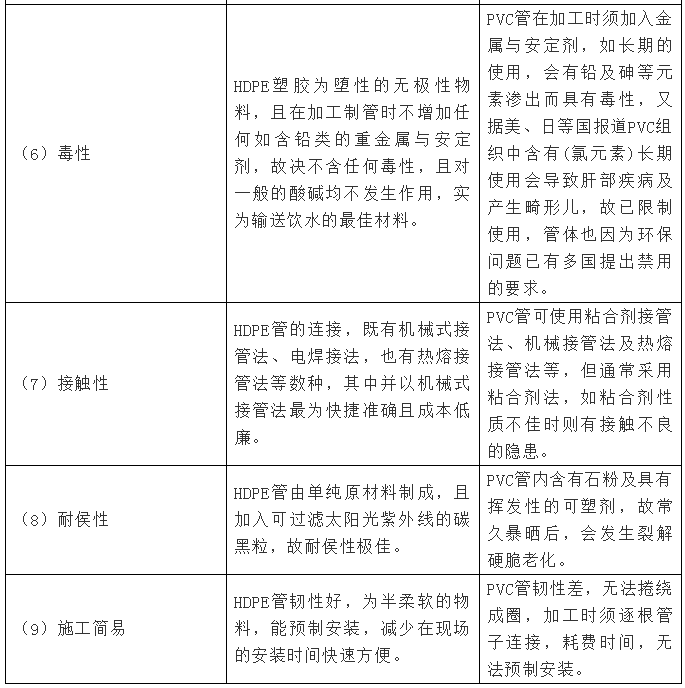

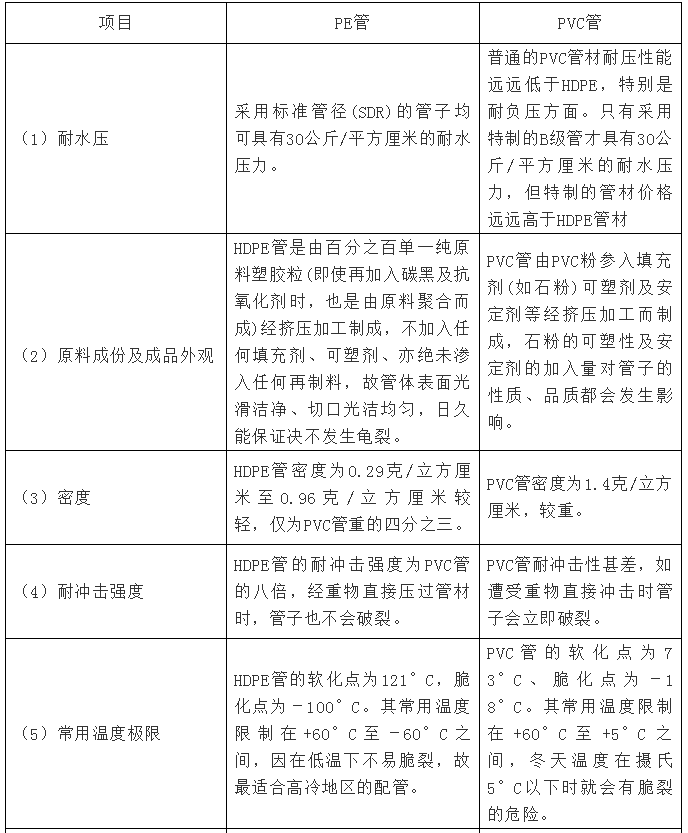

a、雨水管选用上，普通重力雨水系统选用U-PVC排水管，虹吸雨水系统选用HDPE管，HDPE与U-PVC两种管材的性能比较详见附表：
HDPE管配件：原材料有优质的聚乙烯塑料粒子生产保证了整套系统的使用寿命50年以上；
生产机具精度高，生产一次注塑成型。

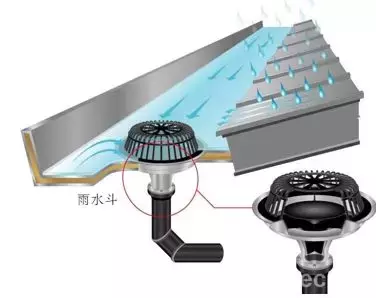

b、雨水斗：重力系统采用普通铸铁87型雨水斗，虹吸雨水系统选用TY56和TY90型的不锈钢，硅铝合金雨水斗，该雨水斗带有专门的“防水圈材不锈钢夹环”，在屋面的防水性能方面远远优于普通87型雨水斗，并且使用寿命长，经久耐用；空气挡板、挡叶罩一体设计，设计先进的双层进水槽，防堵效果佳；经防腐处理，使用可靠；空气挡板设有防漩涡肋，有效防止产生漩涡，严密杜绝空气进入；底盘网水流曲线合理，水阻小，排水效果更好；与不锈钢等金属天沟连接可靠；屋面或天沟开孔要求小，安装不影响建筑屋面结构、减少渗漏隐患，施工简便。
c、固定系统：重力系统采用U-PVC材质的固定管卡，而虹吸系统采用成套的冷轧钢镀锌固定系统，无论从固定管卡的可靠程度和使用寿命上都远远超过U-PVC材质的固定管卡。

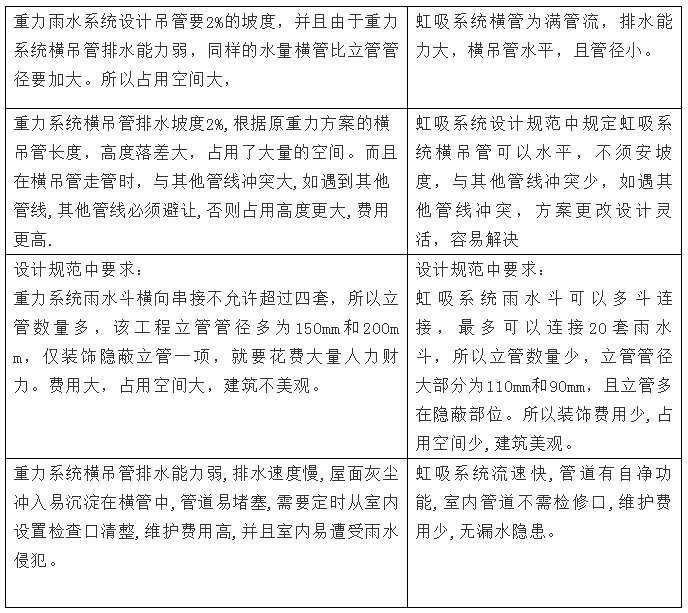

d、 由于该建筑屋面为内天沟汇水，所以雨水排放系统必须通过横向吊管排水，根据中国给排水规范要求：
综上所述：采用虹吸雨水排放系统与重力雨水排放系统相比：从技术上看，虹吸系统排水量大，使用寿命长，漏水隐患少，免维修，特别是节约建筑高度空间达0.58米和装饰空间,提高建筑的美观，直接提高建筑使用价值。

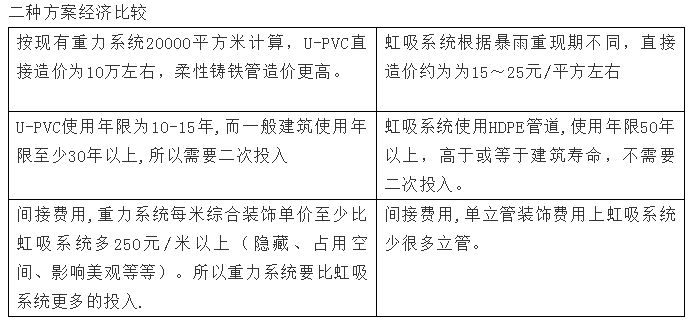

从经济上看,单对雨水系统而言,该建筑采用虹吸雨水系统直接投入费用少于重力系统费用,如加上日后的维护费用,重力系统费用会远远高于虹吸系统。
