线性光耦是一种用于模拟信号隔离的光耦器件，和普通光耦一样，线性光耦真正隔离的是电流。线性光耦能够保护被测试对象和测试电路，并减小环境干扰对测试电路的影响。下面小编给大家介绍一下“线性光耦型号，线性光耦和非线性光耦区别是什么”

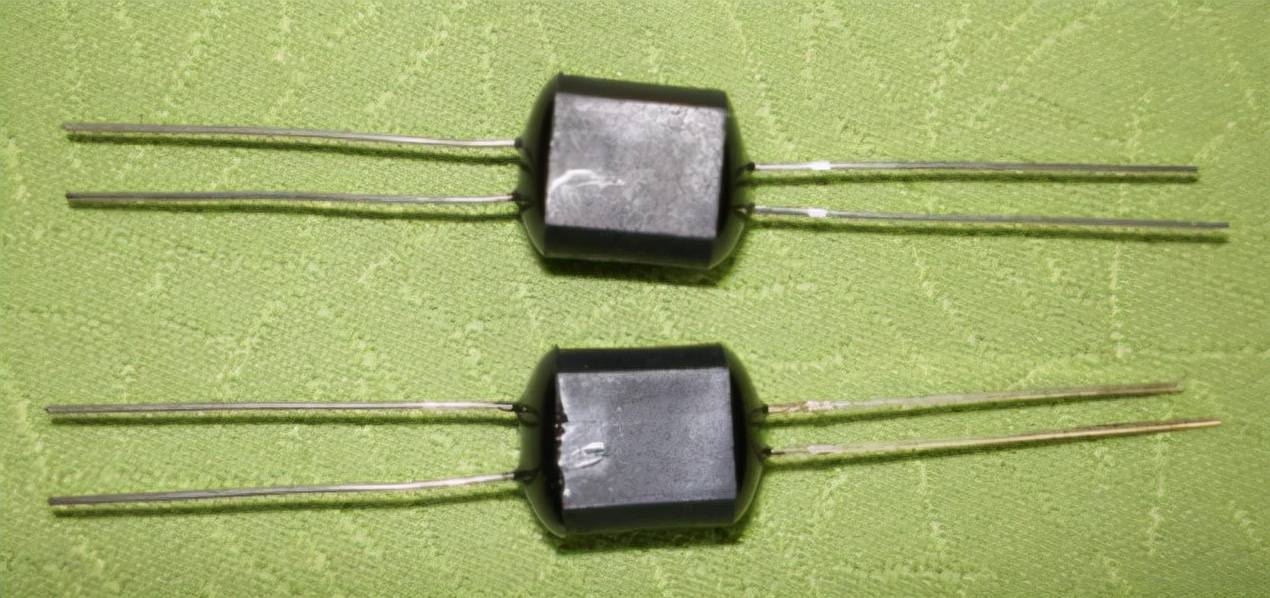

一、线性光耦有哪些型号

常用的4脚线性光耦 （无反馈型线性光耦）有PC817A-C、PC111、TLP521等。

常用的六脚线性光耦有：LP632、 TLP532、PC614、PC714、PS2031等。

线性光耦器件又分为两种：无反馈型和反馈型；

1、无反馈型线性光耦器件实际上是在器件的材料和生产工艺上采取一定措施（使得光耦器件的输入输出特性的非线性得到改善。但是，由于发光二极管和光电三极管的固有特性，改善十分有限。这种光耦器件主要用于对线性区的范围要求不大的情况，例如开关电源的电压隔离反馈电路中经常使用的PC816A和NEC2501H等线性光耦。由于开关电源在正常工作时的电压调整率不大，通过对反馈电路参数的适当选择，就可以使光耦器件工作在线性区。但由于这种光耦器件只是在有限的范围内线性度较高，所以不适合使用在对测试精度以及范围要求较高的场合。

2、另一种线性光耦是反馈型器件。其作用原理是将普通光耦的单发单收模式稍加改变，增加一个用于反馈的光接受电路用于反馈。这样虽然两个光接受电路都是非线性的，但两个光接受电路的非线性特性都是一样的，这样，就可以通过反馈通路的非线性来抵消直通通路的非线性，从而达到实现线性隔离的目的。与前面介绍过的普通光耦器件线性化使用的原理类似，只不过它在生产工艺上采取了一定措施，使同一片器件中的2个光耦的特性更加趋于一致。这种器件例如德州仪器公司曾经出品现已停产的TIL300A，CLARE公司生产的LOC系列线性光耦，惠普公司生产的HCNR200/201线性光耦等。

二、线性光耦和非线性光耦的区别

光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。

非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于开关信号的传输，不适合于传输模拟量。 常用的4N系列光耦属于非线性光耦 。

线性光耦的电流传输特性曲线接近直线，并且小信号时性能较好，能以线性特性进行隔离控制。 常用的线性光耦是PC817A—C系列。

开关电源中常用的光耦是线性光耦。如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。由此产生的后果是对彩电，彩显，VCD，DCD等等，将在图像画面上产生干扰。同时电源带负载能力下降。

在彩电，显示器等开关电源维修中如果光耦百思特网损坏，一定要用线性光耦代换。 常用的4百思特网脚线性光耦有PC817A----C。PC111 TLP521等常用的六脚线性光耦有：LP632 TL百思特网P532 PC614 PC714 PS2031等。

常用的4N25 4N26 4N35 4N36是不适合用于开关电源中的，因为这4种光耦均属于非线性光耦。
