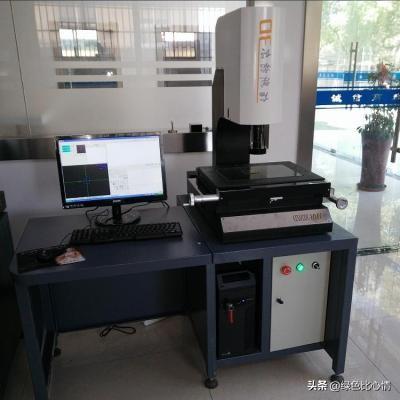

二次元影像仪扫描方法(二次元怎么扫描产品)

一、开线扫描法开线扫描时侧头从起点开始扫描，沿着一定的方向，并按照预订步长进行扫描至终点。开线扫描法是最基本的方法，而开线扫描又分为有、无CAD模型两种不同情况。1.无CAD模型：被测工件没有CAD的先输入边界点的名义值：打开对话框中——边界点——点击1——输入扫描起始点数据——双击D——输入方向点的坐标值——双击2——输入终点扫描数值。在扫描对话框中——方向1技术——最大栏中输入新步长值，检查设定的方向矢量是否正确，该方向矢量十分重要，当所有数据确定好后再点击——创建——就可以了。2.有CAD模型：用鼠标左键点击CAD模型的表面就可以开始扫描，此时DMI程序可以在CAD模型上自动生成一点，并标注为1，表示扫描的起始点；定义扫描方向，之后点击扫描边界或扫描终点，标志为2。对于1和2之间的任何一点，程序已经确定了其坐标值和矢量。然后再确定其他一些值，再点击——测量——创建。二、闭线扫描法闭线扫描法可以扫描工件的内表面和外表面。只要确定起始点和方向即可。双击边界点1——双击方向点D——输入坐标值——选择线性或变量——输入步长——定义触测类型为矢量、表面或者边缘——双击初始矢量——输入点1的矢量——点击创建即可。如果被测工件为CAD模型，则先确认为闭线测量——点击工件表面起始点——在CAD模型上就会生成1——再点击扫描方向——点击创建即可。三、面片扫描所谓面片扫描就是扫描一篇区域，需要确定开始点、方向点、扫描宽度、扫描长度等，然后根据给出的边界点确定扫描面片，三个点为三角形面片，四个点就是四边形面片了。四、截面扫描法

只有是CAD曲面的工件才能用截面扫描法，可以对工件某一面扫描，也可以对多个面进行扫描。按下剖切CAD按钮，可在CAD曲面模型中找到所有的孔，然后采用与开线扫描法一样的方式扫描，程序可以绕开每一个孔，进行扫描。刨切法是——进入边界点——CAD元素选择——选择表面——刨切CAD。如果工件中没有定义孔，就不需要刨切CAD。五、边界扫描法同样边界扫描法只适合于有CAD曲面的工件，扫描过程为：选定边界扫描或内边界扫描——启动选择——逐一添加需扫描的曲面——退出复选框——选择扫描起始点——确定扫描终止点——在扫描构造编辑框内填入增值、CAD公差等——选择计算边界——确认偏差值正确后——按下产生测点——点击创建即可。为了保证二次元影像测量仪的测量精度，在操作的过程中，有些方面是需要我们特别留意的，只有这样我们才能更好的保证测量的结果，从而延长影像测量仪的使用寿命。
