天玑8100采用台积电5nm工艺制造,8核心CPU设计,具体由4颗主频2.85GHz的A78核心+4颗主频2.0GHz的A55核心组成。

其中每颗A78核心具有512KB的L2缓存,每颗A55核心具有128KB的L2缓存。

此外还带有4MB的L3缓存,支持四通道LPDDR5内存和UFS 3.1闪存,GPU为6核心的Mali-G610。

Imagiq 780 ISP,每秒可以处理50亿像素,支持2亿像素摄像头,双摄像头同时录制HDR视频。而且双摄均支持三重曝光,4K60FPS HDR10+视频拍摄,AI运动抗模糊,2倍无损变焦。

支持WQHD+ 120Hz,FHD+ 168Hz屏幕;第五代AI处理器APU 580 ,2个性能核心和1个通用核心。支持WIFI-6E和蓝牙5.3,集成5G基带,符合 R16标准 ,支持5G+5G双卡双待

天玑8100等于骁龙多少处理器(天玑8100性能分析)-第1张图片

性能表现

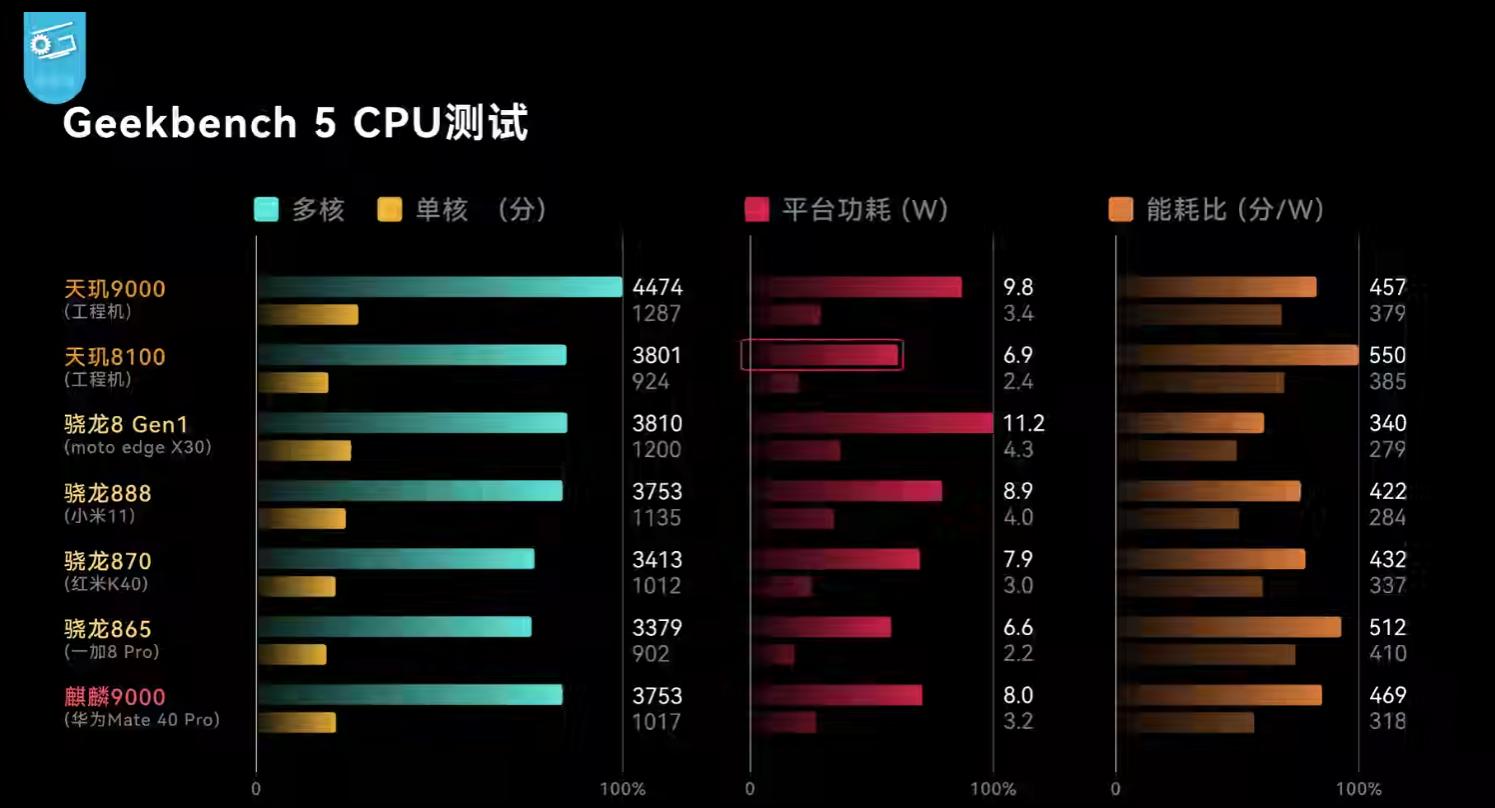

在Geekbench 5测试中,天玑8100工程机单核得分924分,多核得分3801分,从这个得分来看,麒麟芯片那边CPU能够和天玑8100打的不多,也就麒麟9000(E)可以打一下了,麒麟9000单核得分1017分,多核得分3753分。

在平台能耗表现上面,天玑8100的单核平台能耗2.4W,全核平台能耗6.9W,而麒麟9000的单核平台能耗3.2W,全核平台能耗8.0W。

就相关成绩来看,天玑8100单核得分低一些,不过这个差距在日常使用中感知不会很强,但是它具有更好的能耗表现,发热体验会更好。

天玑8100等于骁龙多少处理器(天玑8100性能分析)-第2张图片

GPU部分,在曼哈顿3.1测试中,天玑8100的成绩是114帧,平台功耗约6.44W,麒麟9000的成绩是131帧,平台功耗约8.6W,麒麟9000E的成绩是117帧,平台功耗约7.5W。

就这个成绩来看,天玑8100比麒麟9000弱一些,和麒麟9000E相当,不过天玑8100在能耗上面依旧具有比较明显的优势,所以在实际使用中,其表现往往会更好。

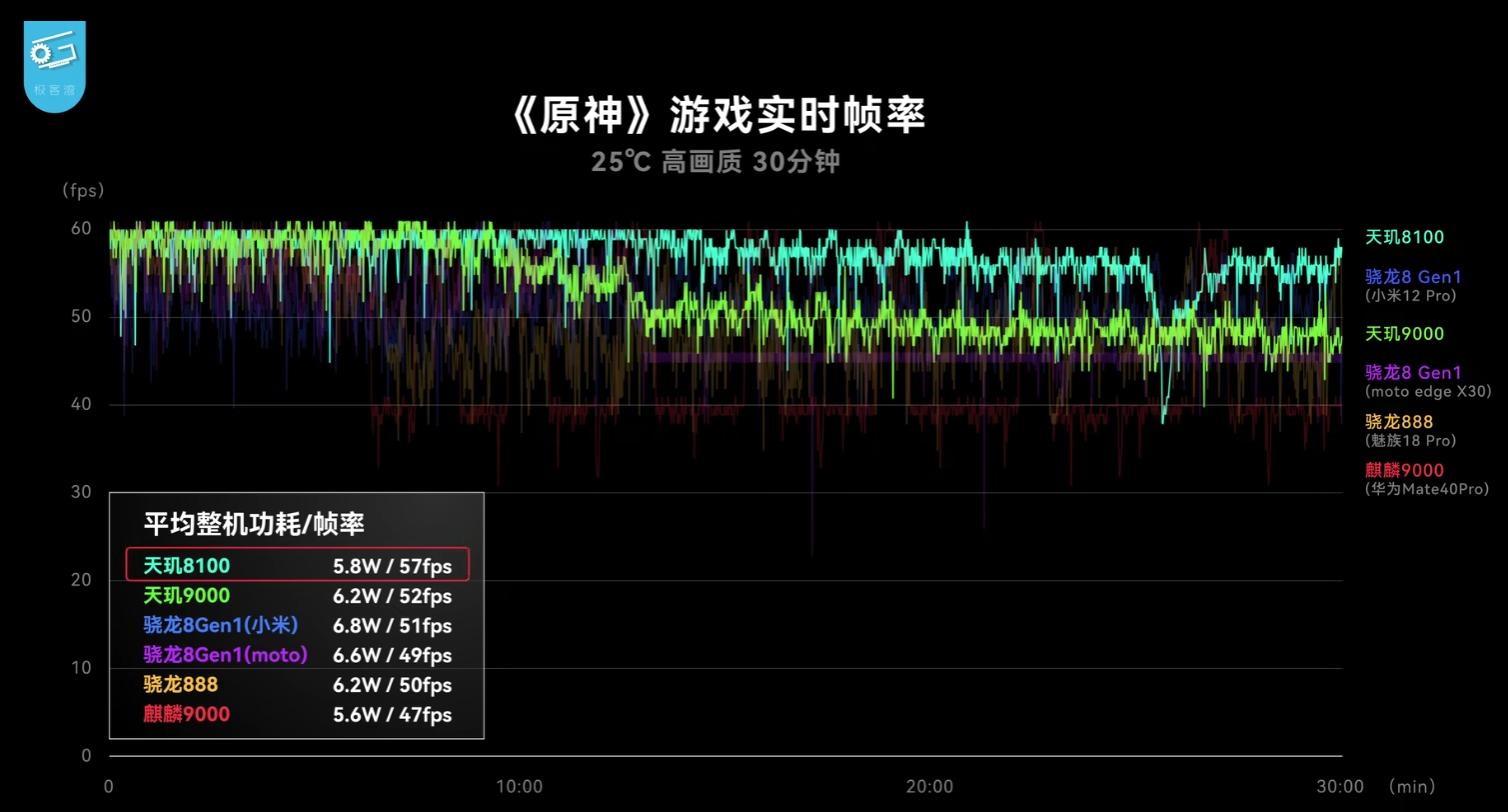

《原神》高画质下30分钟测试,天玑8100平均57帧,超过了一众旗舰SOC手机的表现。

其中搭载麒麟9000的华为Mate 40 Pro的平均帧率才47帧,这无疑体现了天玑8100低能耗优势在实际中的作用。

天玑8100等于骁龙多少处理器(天玑8100性能分析)-第3张图片

小结

通过对天玑8100工程机相关数据的分析,在理论性能上面,天玑8100的AP部分可以做到和麒麟9000E相当的水平。

不过天玑8100的能耗表现很不错,天玑8100就相当于用骁龙870的能耗,实现了骁龙888的性能,也就是一款低功耗版本的骁龙888,所以论实际体验,不说超过麒麟9000E多少,但也不会差就是了。

而且上面还是工程机的测试成绩,因为工程机的散热很简陋,对性能的发挥有影响。而量产机的散热堆料会好,可以进一步释放天玑8100的性能。

如果量产机的表现将麒麟9000机型干翻了,对此也不要觉得有什么意外。
