电子元器件符号（电子元器件实物外形图）
电子元器件符号（电子元器件实物外形图）

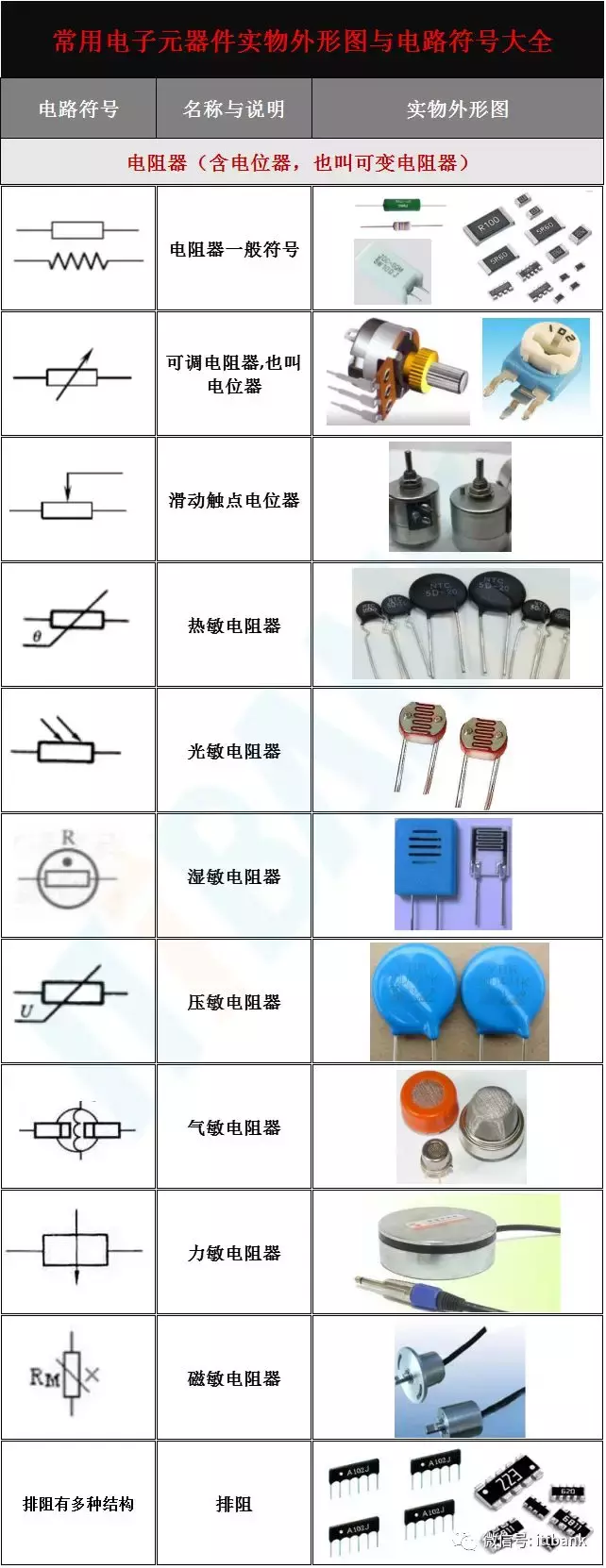

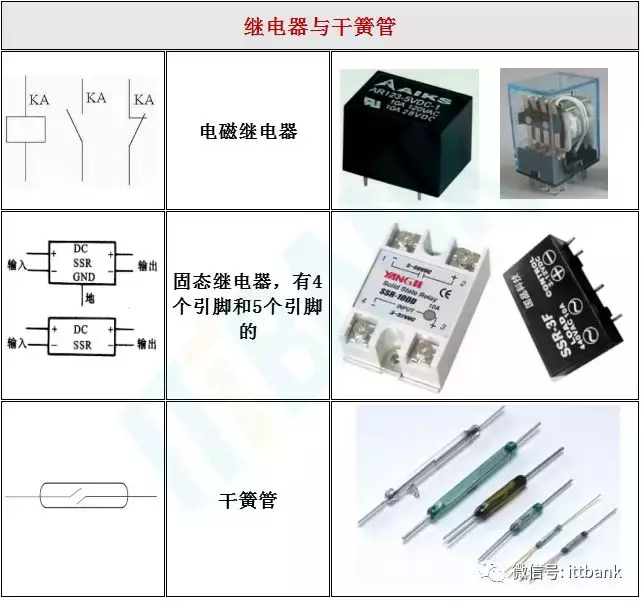

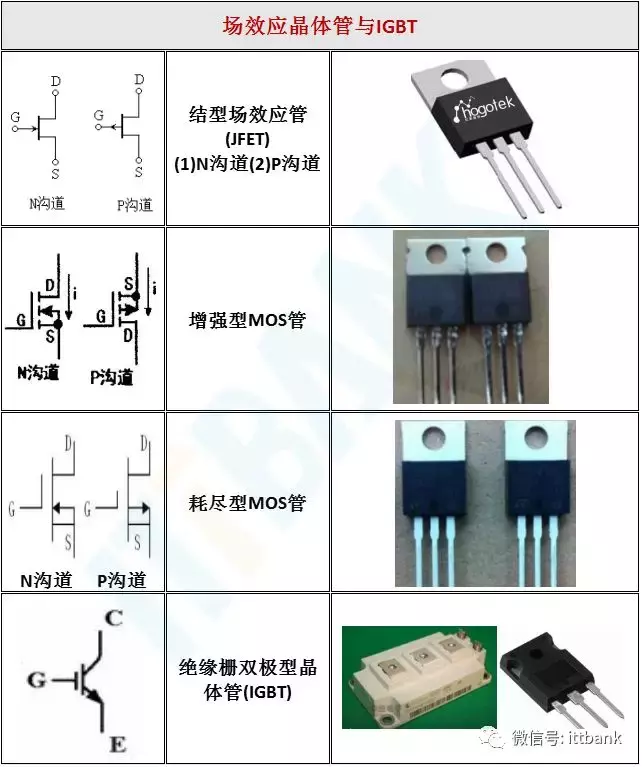

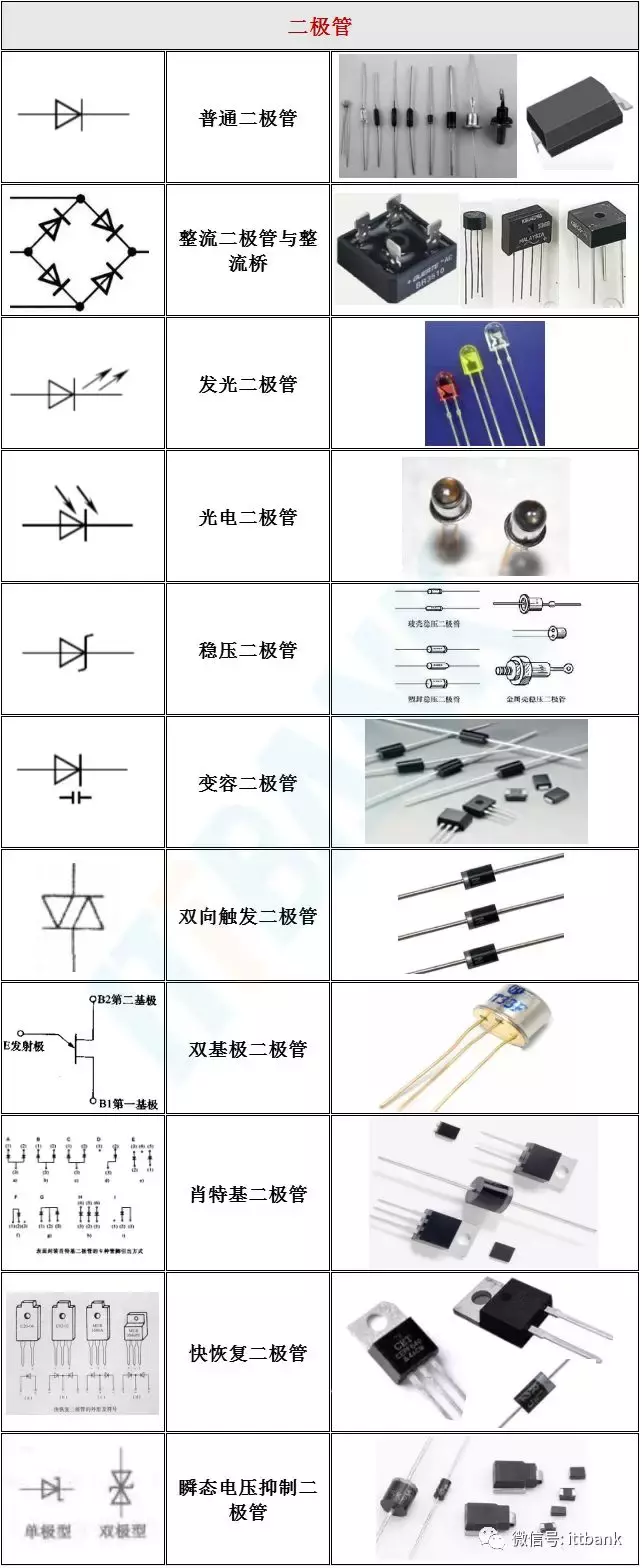

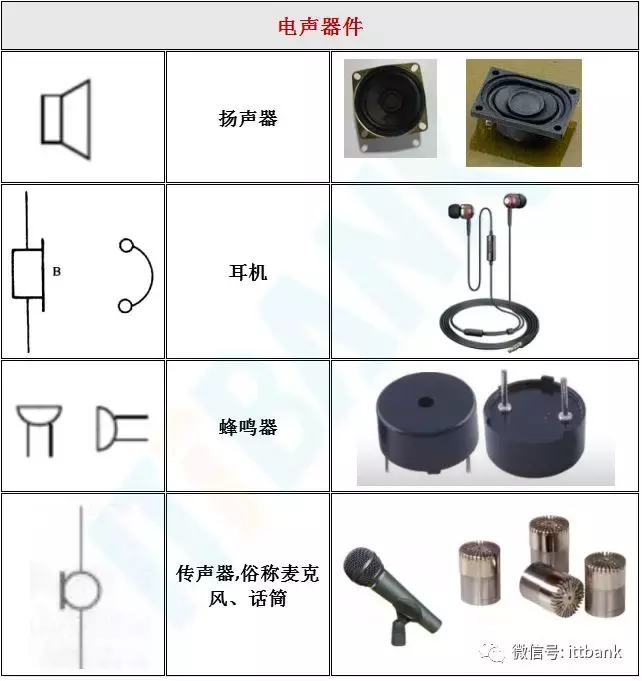

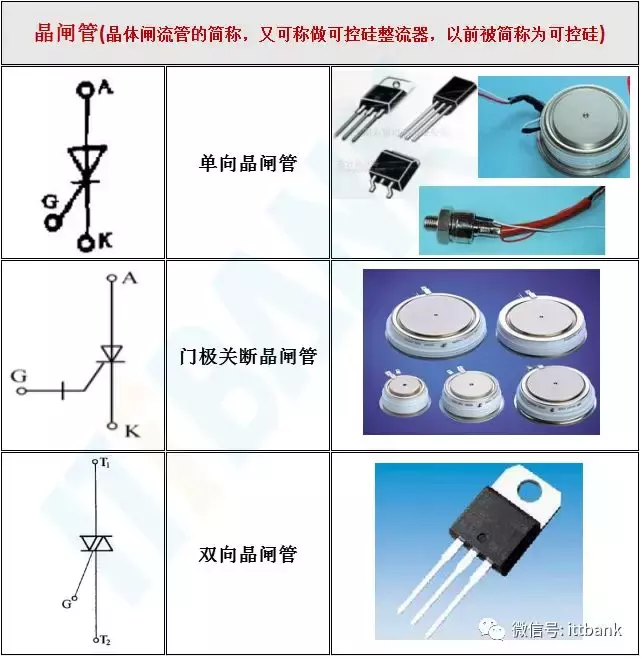

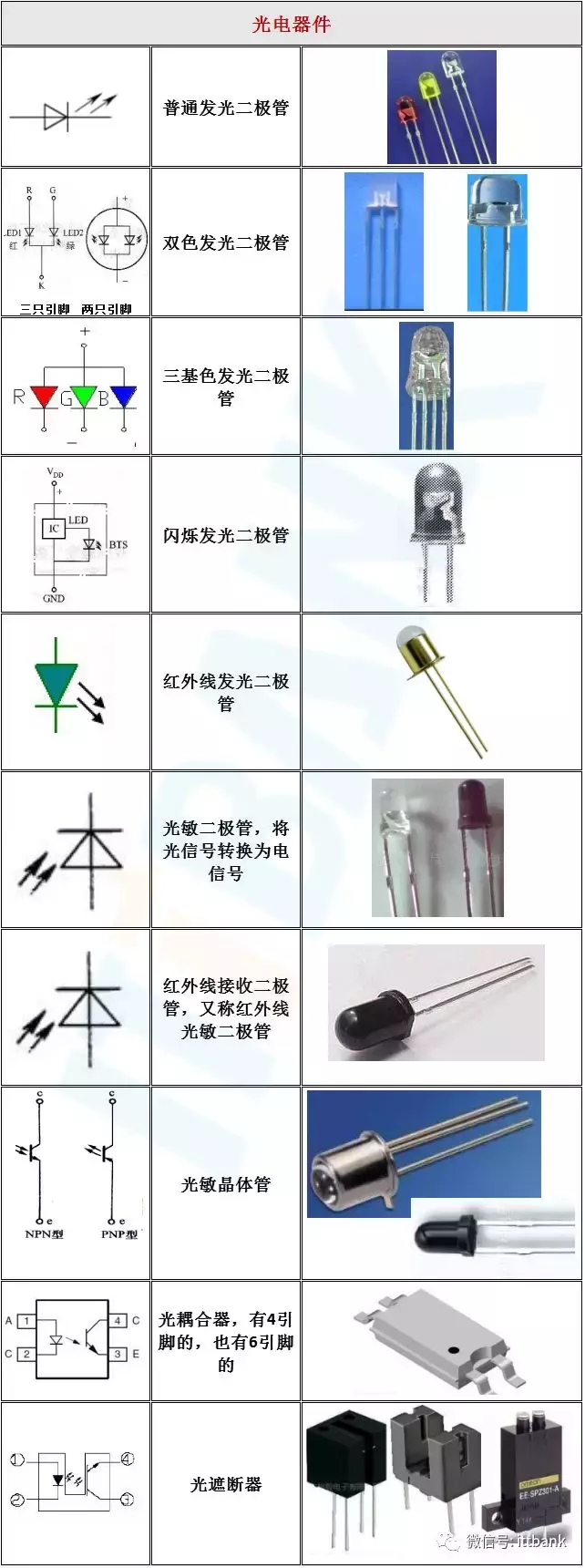

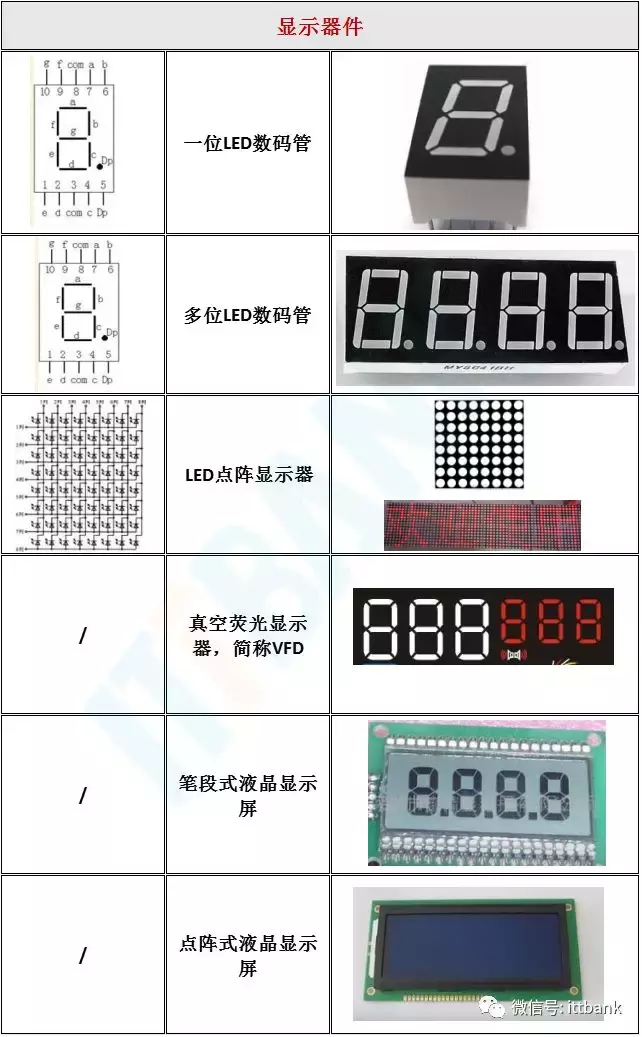

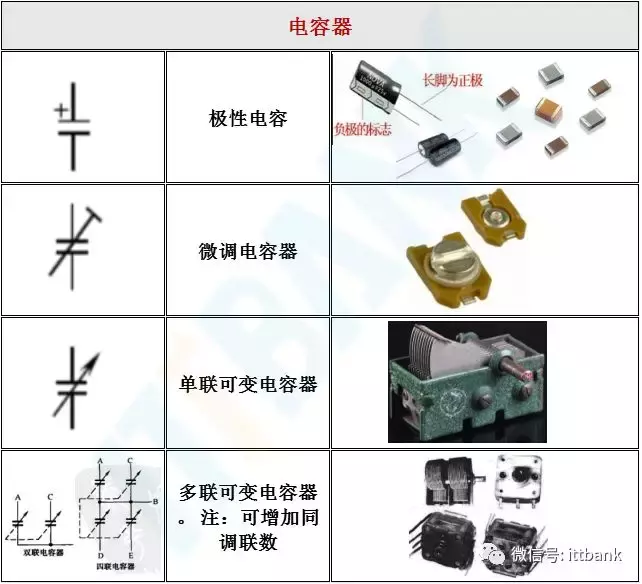

将许多电阻器、二极管和晶体管等电子元器件以电路的形式制作在半导体硅片上，然后接出引脚并封装起来网，就构成了集成电路，又称芯片网IC。所以这些基本的电子元器件起着至关重要的作用，下面一起来看看它们的实物外形图与电路网符号：
