现在我们所用的大部分电器，网中间都会有复杂的电路组成。然而在电路工作的同时因为电源电压的不稳定会造成电路工作不正常、不稳定，给他提供一个稳定的电压也尤为重要。一般我们小型电子电路需要的是直流电。通过变压器降压整流、滤波后得到的直流电。并不是一个稳定的直流电源。因为它会跟随着市电的变化，而变化。这个时候我们就需要用到稳压电路给后级的工作电路提供一个稳定的电压。

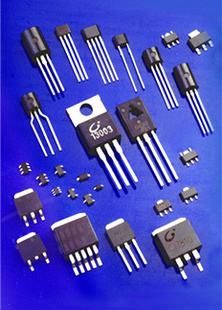

多种形式的三极管

下面我们就来讲一讲最简单的三极管单管稳压电路的原理和结构。

三极管的形式

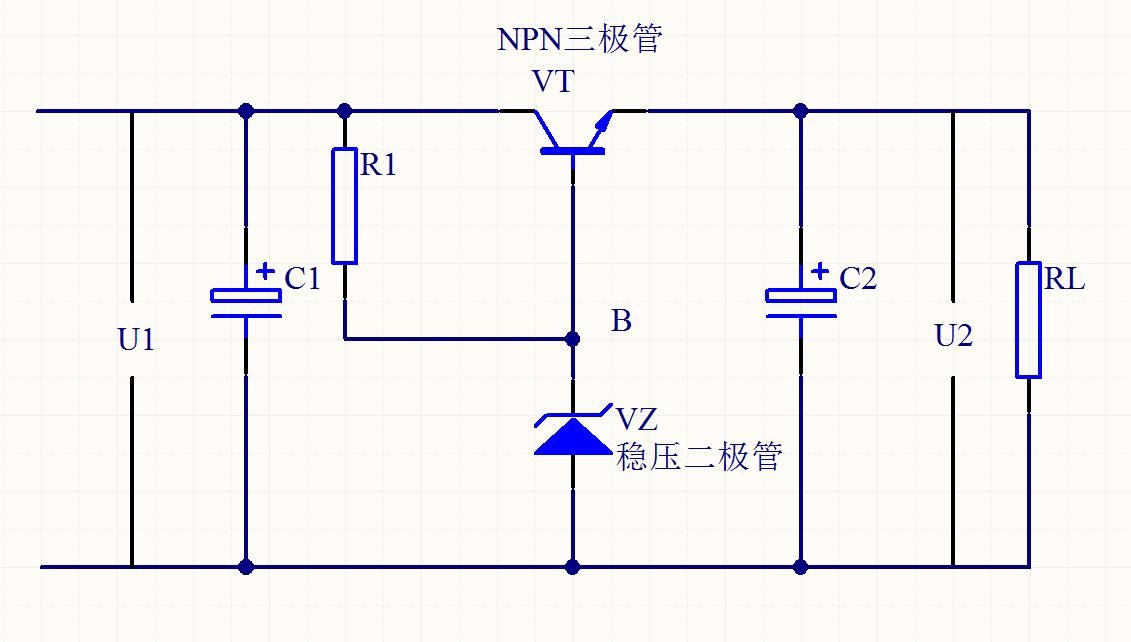

原理图如下图

串联型单管稳压电路原理图

这个电路比较简单，我们来分析一下它的稳压过程。

当U1的电压升高时，C1两端的电压也会同时升高,因为U1上的电压升高，那么流过R1和稳压二极管VZ上的电流会增大,R1两端的电压也会升高,由于稳压二极管具有击穿后两端电压保持不变的特性,所以B点的电压。UB仍然保持不变,VT的基极电压也会保持不变。Ib不变。不变,Ic也不会改变(因网为Ic是等于*Ib的，Ib、两个值都不变。所以Ic也不会改变。因为Ic电流大小不变,故Ic对C2充得电压U2也保持不变,从而实现了输入电压上升时保持输出电压不变的稳压，网这就是整个电路的稳压过程。

给初学者的一点建议

串联型单管稳压电路是学习电子技术的基础，也就学习分析电路的起点，想学好电子技术必须一步一步循序渐进，从简单到复杂。谢谢大家的关注。
